안녕하세요! 오늘은 라즈베리파이의 GPIO(General Purpose Input/Output)에 대해 기초부터 실전 활용까지 완벽하게 마스터해보겠습니다. 🎯
많은 분들이 "GPIO가 뭔지는 알겠는데 실제로 어떻게 사용하는 거지?"라고 궁금해하시죠. 이 글을 읽고 나면 GPIO의 모든 것을 이해하고 8채널 릴레이로 실제 가전제품까지 제어할 수 있게 됩니다! 💪
🎯 이 가이드에서 배울 내용
- GPIO란 무엇인가? 완벽한 이해
- pinout 명령어로 GPIO 핀맵 확인하기
- 8채널 릴레이 확장 보드 연결 및 제어
- Node-RED를 활용한 스마트 릴레이 시스템 구축
- 안전한 고전압 장치 제어 방법
🔌 GPIO란 무엇인가?
GPIO의 정의와 역할
GPIO (General Purpose Input/Output)는 라즈베리파이가 외부 세계와 소통하는 창구입니다. 간단히 말해서 디지털 신호를 주고받을 수 있는 핀들이죠.
GPIO의 핵심 특징
✅ 디지털 입출력: HIGH(3.3V) 또는 LOW(0V) 신호
✅ 프로그래밍 제어: 소프트웨어로 자유자재로 제어
✅ 실시간 반응: 즉각적인 하드웨어 제어 가능
✅ 다양한 모드: 입력, 출력, PWM, I2C, SPI 등
GPIO vs 일반 포트의 차이점
일반 컴퓨터 포트 (USB, HDMI 등)
- 정해진 용도로만 사용
- 복잡한 프로토콜 필요
- 고수준 데이터 전송
GPIO 포트
- 용도를 자유롭게 정의 가능
- 간단한 ON/OFF 제어
- 하드웨어 직접 제어
GPIO의 동작 원리
출력 모드 (Output)
라즈베리파이 → GPIO 핀 → 외부 장치 (LED, 릴레이 등)
예시:
GPIO 핀에 3.3V 출력 → LED 켜짐
GPIO 핀에 0V 출력 → LED 꺼짐
입력 모드 (Input)
외부 센서 → GPIO 핀 → 라즈베리파이
예시:
버튼 눌림 → GPIO 핀으로 3.3V 입력 → 프로그램에서 감지

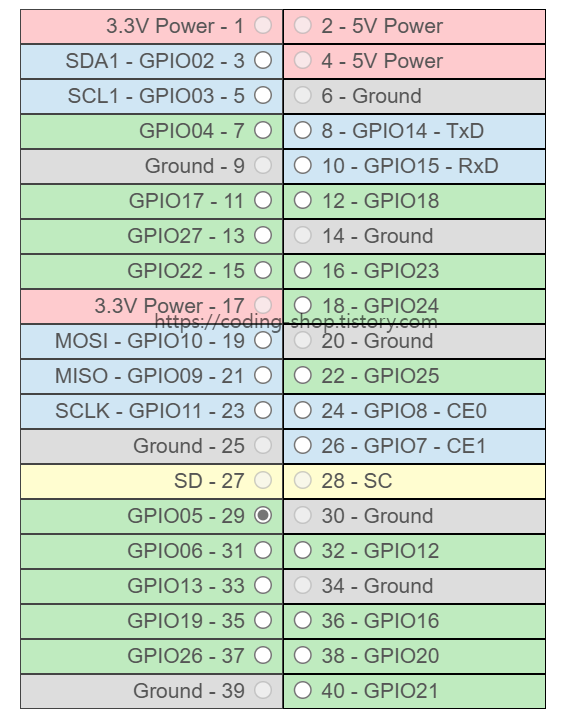

📍 라즈베리파이 GPIO 핀맵 상세 분석
40핀 GPIO 구성 (라즈베리파이 4B 기준)
전원 관련 핀들
3.3V 전원 핀:
- 핀 1, 핀 17
- 최대 출력: 50mA (전체 합계)
- 용도: 센서, 소형 모듈 전원 공급
5V 전원 핀:
- 핀 2, 핀 4
- 외부 어댑터에서 직접 공급
- 용도: 릴레이, 모터 드라이버 전원
GND (접지) 핀:
- 핀 6, 9, 14, 20, 25, 30, 34, 39
- 모든 회로의 기준점
- 반드시 연결해야 하는 필수 핀
특수 기능 핀들 (대체 기능 보유)
I2C 통신:
- GPIO2 (핀 3): SDA (데이터 라인)
- GPIO3 (핀 5): SCL (클럭 라인)
- 용도: 센서, 디스플레이 연결
UART 시리얼 통신:
- GPIO14 (핀 8): TxD (송신)
- GPIO15 (핀 10): RxD (수신)
- 용도: GPS, 블루투스 모듈 연결
SPI 통신:
- GPIO10 (핀 19): MOSI (마스터→슬레이브)
- GPIO9 (핀 21): MISO (슬레이브→마스터)
- GPIO11 (핀 23): SCLK (클럭)
- GPIO8 (핀 24): CE0 (칩 선택 0)
- GPIO7 (핀 26): CE1 (칩 선택 1)
범용 GPIO 핀들 (자유롭게 사용 가능)
추천 핀들:
- GPIO4 (핀 7): 가장 안전하게 사용 가능
- GPIO17 (핀 11): 일반적으로 많이 사용
- GPIO18 (핀 12): PWM 지원 (밝기 조절 등)
- GPIO27 (핀 13): 일반 디지털 IO
- GPIO22 (핀 15): 일반 디지털 IO
- GPIO23 (핀 16): 일반 디지털 IO
- GPIO24 (핀 18): 일반 디지털 IO
GPIO 전기적 특성 이해
중요한 전압/전류 제한
⚡ GPIO 출력 전압: 3.3V (절대 5V 아님!)
⚡ 단일 핀 최대 전류: 16mA
⚡ 전체 GPIO 핀 합계: 50mA 이하
⚡ 입력 전압 한계: 3.6V (초과 시 손상!)
안전한 사용을 위한 팁
✅ LED 연결 시 반드시 저항 사용 (220Ω 이상)
✅ 5V 장치는 레벨 컨버터 사용
✅ 고전류 장치는 릴레이나 트랜지스터 사용
❌ 직접 5V를 GPIO에 연결 금지
❌ 모터를 직접 GPIO에 연결 금지
🔍 pinout 명령어로 GPIO 확인하기
pinout 명령어 사용법
기본 pinout 명령어
# 터미널에서 실행
pinout
이 명령어를 실행하면 현재 라즈베리파이의 정확한 핀맵이 텍스트로 출력됩니다!

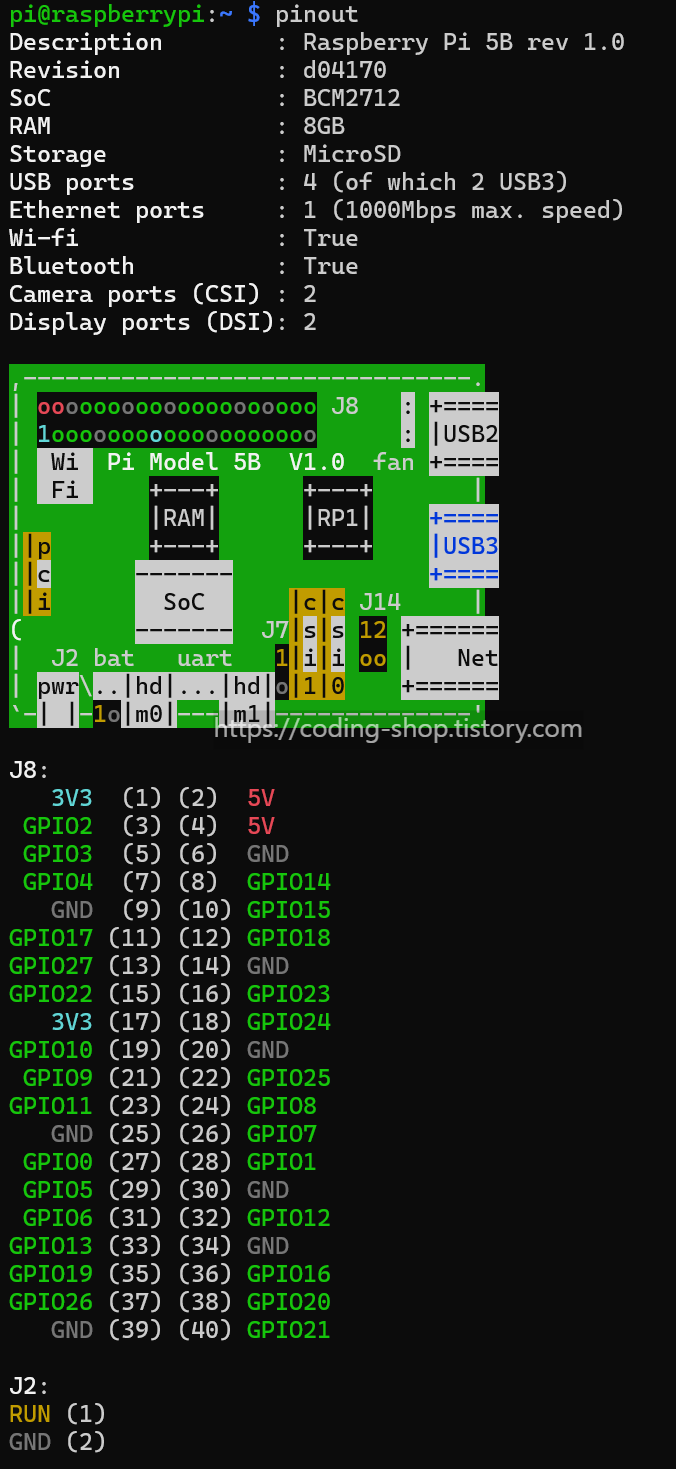

pinout 출력 예시
🔧 8채널 릴레이 확장 보드 이해하기
8채널 릴레이 보드란?
8채널 릴레이 보드는 라즈베리파이로 8개의 고전압/고전류 장치를 안전하게 제어할 수 있게 해주는 확장 보드입니다.
릴레이의 동작 원리
라즈베리파이 3.3V 신호 → 릴레이 코일 → 자기장 생성 → 스위치 동작
→ 고전압 회로 ON/OFF (완전히 분리된 회로)
8채널 릴레이 보드 주요 특징
✅ 8개 독립 릴레이: 각각 다른 장치 제어 가능
✅ 광절연: 라즈베리파이와 완전 분리로 안전
✅ LED 표시: 각 릴레이 동작 상태 시각적 확인
✅ 고전압 지원: AC 220V, DC 30V까지 안전 제어
✅ 고전류 지원: 10A까지 제어 가능
하드웨어 연결 방법
릴레이 보드 핀 구성
전원 연결:
VCC → 라즈베리파이 5V (핀 2 또는 핀 4)
GND → 라즈베리파이 GND (핀 6, 9, 14 등)
제어 신호 연결:
IN1 → GPIO4 (핀 7)
IN2 → GPIO17 (핀 11)
IN3 → GPIO18 (핀 12)
IN4 → GPIO27 (핀 13)
IN5 → GPIO22 (핀 15)
IN6 → GPIO23 (핀 16)
IN7 → GPIO24 (핀 18)
IN8 → GPIO25 (핀 22)
실제 연결 단계별 가이드
1단계: 안전 확인
⚠️ 모든 전원을 차단한 상태에서 작업
⚠️ 라즈베리파이와 릴레이 보드 모두 전원 OFF
⚠️ 제어할 가전제품도 플러그 뽑기
2단계: 릴레이 보드 전원 연결
# 점퍼선으로 연결
라즈베리파이 5V (핀 2) → 릴레이 보드 VCC (빨간선)
라즈베리파이 GND (핀 6) → 릴레이 보드 GND (검은선)
3단계: 제어 신호 연결
# 8개 제어선 연결 (색깔별로 구분 추천)
GPIO4 (핀 7) → IN1 (주황선)
GPIO17 (핀 11) → IN2 (노란선)
GPIO18 (핀 12) → IN3 (초록선)
GPIO27 (핀 13) → IN4 (파란선)
GPIO22 (핀 15) → IN5 (보라선)
GPIO23 (핀 16) → IN6 (회색선)
GPIO24 (핀 18) → IN7 (흰색선)
GPIO25 (핀 22) → IN8 (갈색선)
4단계: 고전압 장치 연결
⚠️ 매우 주의! 220V 고전압 작업
각 릴레이의 COM, NO, NC 단자:
- COM (Common): 공통 단자
- NO (Normally Open): 평상시 열림, 릴레이 동작시 연결
- NC (Normally Closed): 평상시 연결, 릴레이 동작시 차단
일반적인 연결:
전원 → COM
COM → NO → 장치 → 중성선
(릴레이 ON → 장치 동작)
💻 Node-RED로 8채널 릴레이 제어하기
기본 단일 릴레이 제어
1번 릴레이 제어 플로우
[Inject: ON] → [rpi gpio out: GPIO5]
[Inject: OFF] → [rpi gpio out: GPIO5]
rpi gpio out 노드 설정
// GPIO4 (1번 릴레이) 설정
Pin: GPIO 5
Type: Digital output
Initialize pin state: 체크
Initial level: low (릴레이 OFF 상태)
Name: 1번 릴레이
8채널 전체 제어 시스템
마스터 제어 Function 노드
// 릴레이 설정 - 수정된 GPIO 핀 번호
const RELAY_CONFIG = {
pins: [5, 6, 13, 16, 19, 20, 21, 26], // 수정된 GPIO 핀 번호
labels: ["릴레이1", "릴레이2", "릴레이3", "릴레이4", "릴레이5", "릴레이6", "릴레이7", "릴레이8"]
};
// 현재 릴레이 상태 가져오기 (1=OFF, 0=ON - 릴레이는 LOW 액티브)
let relayStates = context.get('relayStates') || {
1: 1, 2: 1, 3: 1, 4: 1, 5: 1, 6: 1, 7: 1, 8: 1 // 기본값 1 (OFF)
};
// 입력 처리: { relay: 3, state: "on" } 또는 { relay: "all", state: "off" }
let input = msg.payload;
let outputs = [null, null, null, null, null, null, null, null]; // 8개 출력
function setRelayOutput(relayNum, state) {
if (relayNum < 1 || relayNum > 8) return;
// state를 GPIO 출력값으로 변환 (릴레이는 LOW 액티브)
let gpioValue;
if (state === "on" || state === 1) {
gpioValue = 0; // ON = LOW (0)
relayStates[relayNum] = 0;
} else {
gpioValue = 1; // OFF = HIGH (1)
relayStates[relayNum] = 1;
}
// rpi-gpio out 노드로 보낼 메시지
outputs[relayNum - 1] = {
topic: `relay${relayNum}`,
payload: gpioValue, // GPIO 출력값 (0 또는 1)
relayNum: relayNum,
pin: RELAY_CONFIG.pins[relayNum - 1],
label: RELAY_CONFIG.labels[relayNum - 1],
relayState: state // 실제 릴레이 상태
};
}
// 단일 릴레이 제어
if (typeof input.relay === 'number' && input.relay >= 1 && input.relay <= 8) {
setRelayOutput(input.relay, input.state);
}
// 모든 릴레이 제어
else if (input.relay === "all") {
for (let i = 1; i <= 8; i++) {
setRelayOutput(i, input.state);
}
}
// 토글 기능
else if (input.toggle && input.toggle >= 1 && input.toggle <= 8) {
let currentState = relayStates[input.toggle] || 1; // 기본값 1 (OFF)
let newState = currentState === 1 ? "on" : "off";
setRelayOutput(input.toggle, newState);
}
// 상태 저장
context.set('relayStates', relayStates);
// 활성 릴레이 로그 (0 = ON 상태)
let activeRelays = [];
for (let i = 1; i <= 8; i++) {
if (relayStates[i] === 0) activeRelays.push(i);
}
node.log(`Active relays: [${activeRelays.join(', ')}]`);
return outputs;
🔧 문제 해결 및 디버깅
자주 발생하는 문제들
릴레이가 동작하지 않을 때
# 1. GPIO 상태 확인
raspi-gpio get 4 - 라즈베리 4
pinctrl get 4 - 라즈베리 5
# 2. 전원 공급 확인
# 멀티미터로 5V, 3.3V 전압 측정
# 3. 연결 상태 확인
# 점퍼선 접촉 불량 여부
# 4. 릴레이 보드 LED 확인
# 제어신호가 들어왔을 때 LED가 켜지는지 확인
Node-RED 디버깅 방법
// Debug Function 노드로 상세 정보 출력
node.log("현재 상태: " + JSON.stringify(msg.payload));
node.warn("주의: 비정상 동작 감지");
node.error("오류: " + error.message);
// Context 변수 확인
var allContext = context.keys();
node.log("저장된 변수들: " + JSON.stringify(allContext));
성능 문제 해결
// 메모리 사용량 모니터링
var memUsage = process.memoryUsage();
node.log(`메모리 사용량: ${memUsage.rss / 1024 / 1024} MB`);
// GPIO 응답 시간 측정
var startTime = Date.now();
// GPIO 제어 코드
var responseTime = Date.now() - startTime;
node.log(`GPIO 응답시간: ${responseTime}ms`);
💬 여러분의 릴레이 프로젝트를 공유해주세요!
- 8채널 릴레이로 어떤 장치들을 제어하고 계신가요?
- 가장 유용했던 자동화 기능은 무엇인가요?
- 다음에 도전해보고 싶은 고급 기능이 있다면 댓글로 알려주세요!
⚠️ 안전 사용 재확인
- 고전압 작업 시 반드시 전원 차단
- 릴레이 정격 전류 확인 (10A 이하)
- 정기적인 연결 상태 점검
- 비상 정지 기능 항상 준비
